电力综合监控系统解决方案
一、产品概述
二、产品架构
FCPower 产品的应用架构非常灵活，支持可扩展的分层分布式应用架构。FCPower 可以与力控其他产品如数据库产品，网关产品等配合使用，将多个配电室的电力数据进行汇总，形成厂级或集团级的集中 的电力信息监控系统。要对配电室进行扩展，只需增加新的服务器及软件，就可以将新站点的数据方便的 集成到现有系统中。典型的部署架构如下图：
三、产品特点
丰富的电力行业规约
系统的数据采集及转发模块内置多种行业和国际标准规约，可对电能量、电能量质量数据、考核数据、 报警信息以及其它信息进行实时采集，配置操作简单。
系统支持 CDT 规约、DNP3.0 规约、IEC870-5-101/102/103/104 规约、SC1801 规约、Modbus/Jbus（RTU/ASCII/TCP）规约，部颁多功能电度表规约、CANBus 规约、LonWorks 规约等多种电力 常用规约。
面向变电站间隔的实时及历史数据库的定义及表达工具
FCPower 有完善的电力数据处理平台，对于现场的继电保护及测控设备中的实时四 遥数据，有着良好的兼容 , 并支持数据的二次实时统计分析计算。产品内置的实时数据库 具有树形分层结构，支持面向变电站间隔进行电力信息的组织，支持以设定的间隔节点为 模板，来批量生成点信息，从而提高工程组态效率。

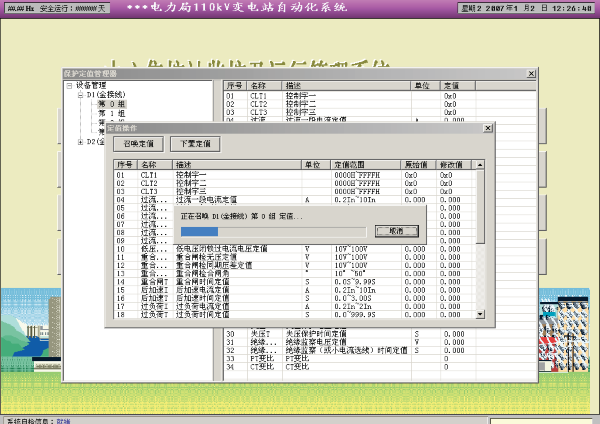

独立的保护设备定值管理模块
独立的定置管理模块支持定值的在线召唤，在线修改以及定值单打印等功能。在线修 改过程按照定值组选择、定值下置、等待返校、定值固化、等待执行结果等系列操作过程 进行。

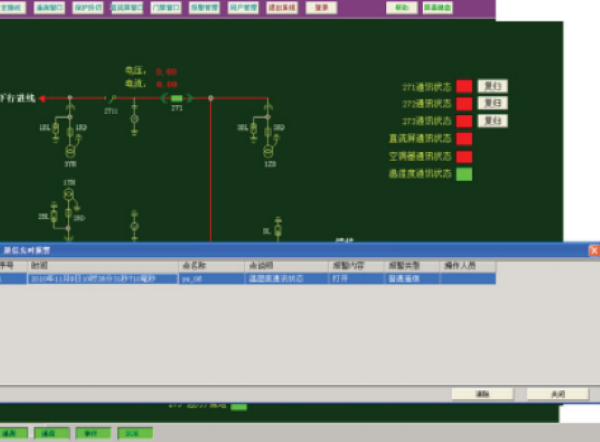

强大的报警及 SOE 事件管理模块
系统支持对变电站采集监测的电信号的报警处理、支持遥测量的越限处理及遥信量的变位处理等，并 支持SOE。系统发生报警时，会自动弹出报警窗口并驱动音响报警，提醒值班员进行处理。系统将这些事 件告警信息存储在系统中，供有相应权限的用户进行历史查阅。
系统支持 SOE 的采集、数据处理、转发，可以对 SOE 数据进行处理，如提供 HMI、转到关系数据库， 并且可以将大段 SOE 块数据通过网络转发到上一级网络上。
符合电力行业习惯的操作
系统支持符合电力行业习惯的操作，如：遥控、遥调、复归、闭锁等。可在操作员站对电气设备进行 检修 / 试验操作（挂牌），实现设备相关的闭锁或联锁条件。为防止误操作，操作时需经运行人员进一步 确认后方可投入或退出检修 / 试验。对特别重要的设备设有必须的保护措施。遥控操作遵循一定的逻辑来 进行，遥控执行逻辑按照身份验证、遥控权限验证、遥控预操作、预操作返校、遥控正操作、操作结果等 系列过程来进行。这一整套逻辑均由一简单易用的遥控组件来完成。
独立的故障录波功能
在发生故障情况下，系统支持按照供电线路实际运行情况与系统供电安全运行条件要 求的逻辑功能进行自动判断及处理，通过对线路电力参数的监测，实时分析线路供电安全性。
专业的电力图形显示功能

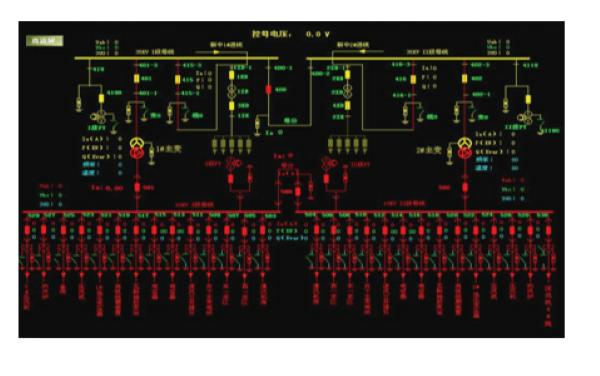

系统内置大量的电力电气专用组件，具有依据最新电气符号国标绘制的电力图库，可 以方便地调用，快速地进行组态工程的开发制作，生成专业的电站主接线图，潮流分布图 等。

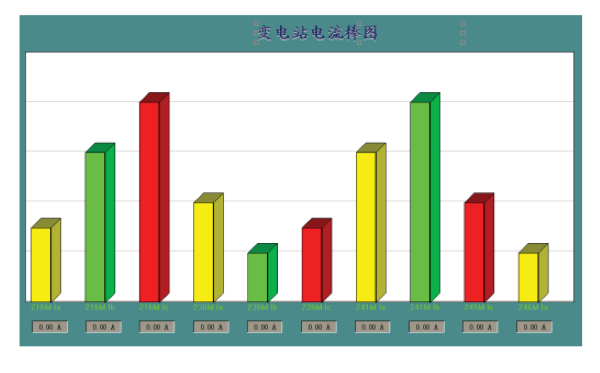

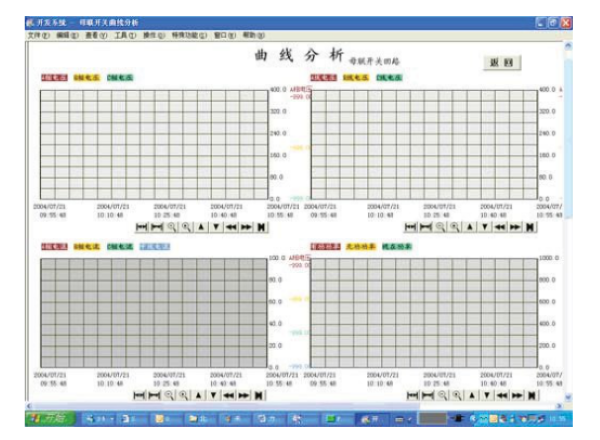

使用系统的报表及曲线等组件可以方便的生成电力分析曲线，电流棒图等，用于实施监测电力系统稳态运行过程中各电力参数的变化趋势，直观地实时掌握所有监测线路各相电流的平衡情况和当前负荷大小， 线路各相电流的大小和占其额定电流的百分比例情况。
