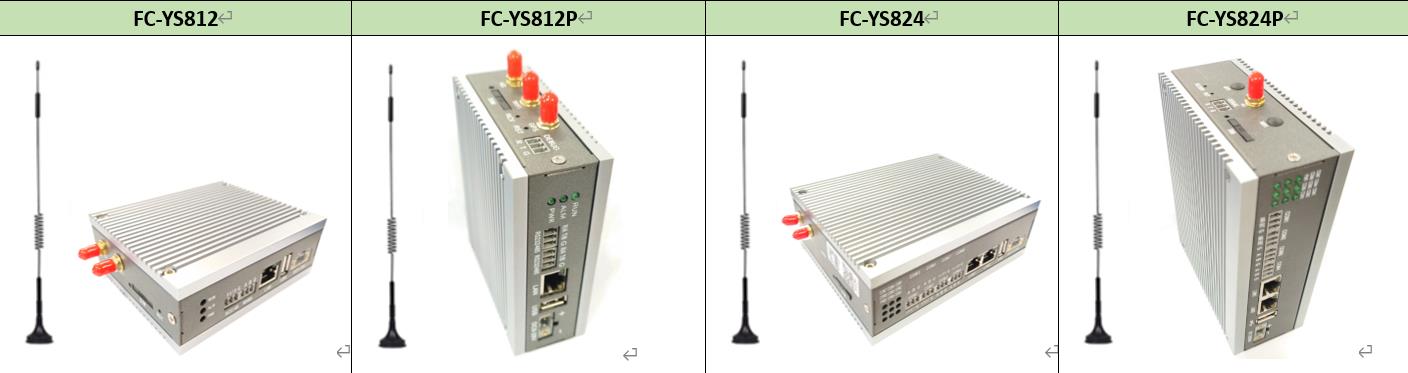

上海力控元申FCloudComm工业物联网关产品型号及物联网关设备应用案例

日期:2023-02-02 10:03:33

   上海力控元申FcloudComm工业物联网关是力控科技研发技术团队,经历多年的经验积累沉淀,针对当前物联网领域互联互通的实际需求,研发的专用物联网关,它是一款集数据采集、协议转换、数据转发和智能化物联应用于一体的嵌入式设备。

上海力控元申FcloudComm工业物联网网关内嵌工业数据采集和处理系统,具有多种通信规约库,支持当前市场上绝对大多数工业现场的设备通信,该物联网关通过串口和以太网等方式采集到现场PLC、传感器以及各类智能设备仪表的数据,同时将将数据进行初步的清洗筛选、计算分析后,根据现场的实际应用需要将数据转发出去,可以转发至本地系统,也可以以API/MQTT/HTTPs/WebSockert等协议进行转发或推送到相关平台,例如由力控元申开发的MIP工业小程序和ThingNet智慧运维云平台,结合云平台的各个业务功能从而实现设备远程监控、设备运维和大数据分析等功能。



上海力控元申FcloudComm工业物联网关基于力控FC-Link数采网关为基础,在原有的力控FC-Link数采网关的基础之上,标配4G无线传输,根据需要可选配WIFI、GPS和加密芯片等硬件,升级VPN和路由等软件功能,大幅提高了FcloudComm物联网关的物联功能,以满足现场的复杂多变的物联应用需求, 广泛应用于发电、变电、化工、石油、楼宇、水利、冶金、机械、交通、环保等行业领域。

力控元申FCloudComm工业物联网关适用场景:


企业设备上云上平台:帮助企业上云上平台,提升企业各职能部门的生产管控能力,助力企业组织决策、提质增效、节能降耗、安全环保;
基础设施设备:赋能基础设施设备厂商、租赁方、运营方和最终用户,提供故障预警、综合可视化大屏、资产管理、大数据分析,预防性维护等运营维保能力;

无人值守站点:赋能运营单位和最终用户,提供集中监控管理、边缘计算、子系统联动、自动化巡检、故障分析预警和应急预案等能力


力控元申FCloudComm工业物联网关典型应用

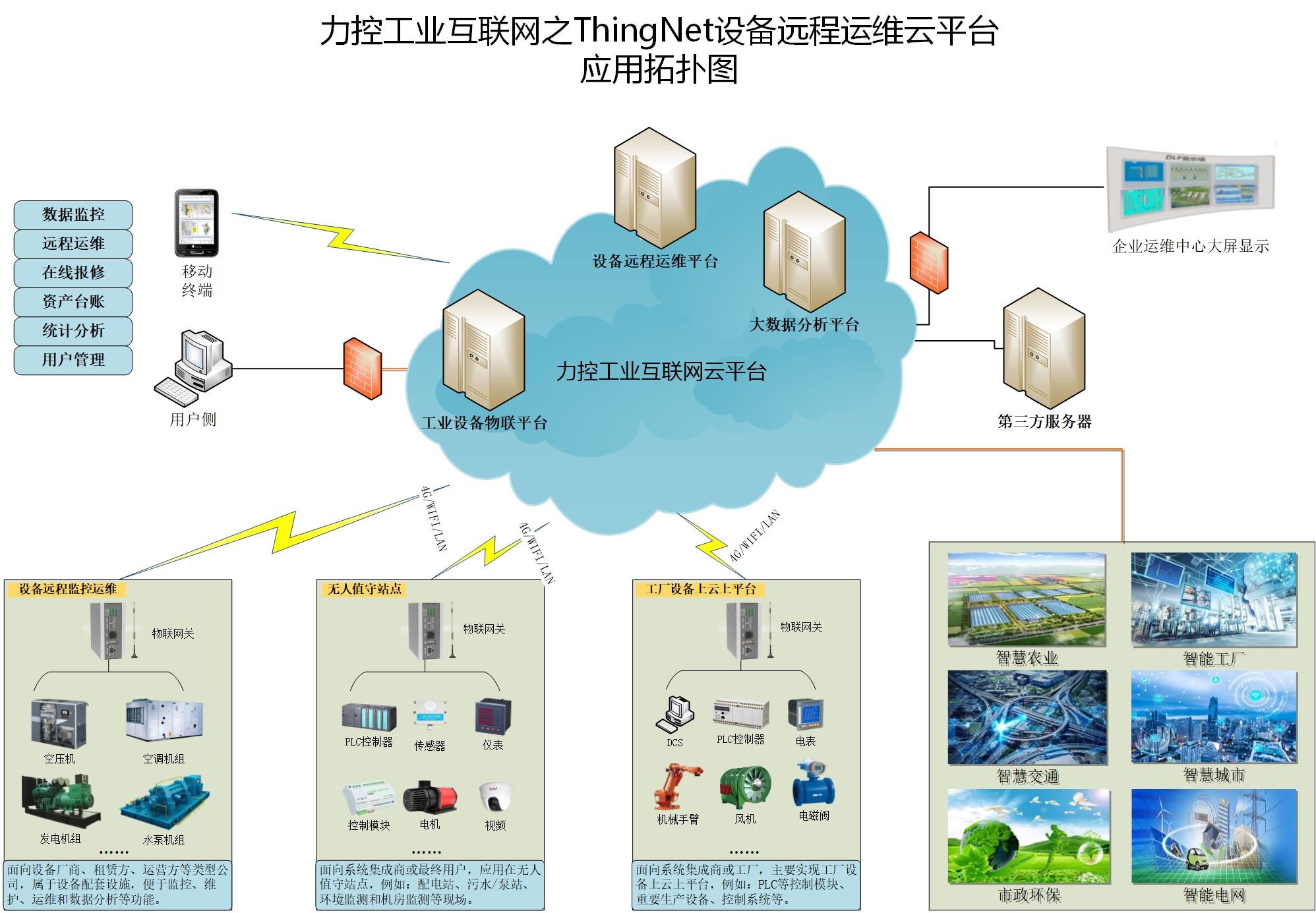

1、设备远程监控运维的典型应用

典型的设备远程监控云平台主要包含三部分:现场物联网关硬件、物联网云平台和移动终端,如下详细介绍:

物联网关:现场级物理设备,通过串口和以太网采集现场仪表、传感器、PLC和各种模块的数据,并将数据初步处理后,通过4G/WIFI链路,把数据加密后传输至物联网云平台后台;

云平台:包含后台和前台两部分,后台负责接收物联网关的数据,并且进行存储、提供实时历史数据、维保、用户管理和数据分析等接口给前台,前台浏览器面向用户使用,响应用户查阅数据、巡检工单等业务功能需求;

移动终端:为满足现场灵活的应用需求,移动终端一般是必备的配置,使用APP、微信小程序和公众号满足移动数据远程浏览、巡检工单执行等功能需要;

以上三部分对应力控元申的产品分别为:FcloudComm系列物联网关、ThingNet智慧运维云平台、MIP工业小程序。

力控元申FCloudComm工业物联网关应用场景:
面向设备厂商、租赁方、运营方等类型公司,属于设备配套设施,便于监控、维护、运维和数据分析等功能。

面向系统集成商或最终用户,应用在无人值守站点,例如:配电站、污水/泵站、环境监测和机房监测等现场。

面向企业工厂设备上云上平台,主要实现工厂重要设备的远程监控、原厂诊断等功能,对接的有PLC、控制模块、重要生产设备和控制系统等。

应用方式:

FcloudComm工业物联网关单独使用,完成本地现场数据的采集和转发,对接本地组态软件等系统;
FcloudComm工业物联网关+MIP工业小程序使用,实现本地数据采集和存储,并通过4G/WIFI网络连接云服务,实现MIP工业小程序端的数据浏览功能;
FcloudComm工业物联网关+ThingNet智慧运维云平台使用,完成本地数据采集,并通过4G或者有线网络连接云平台,实现ThingNet浏览数据、大屏显示、设备运维、用户管理等功能;

FcloudComm工业物联网关+ThingNet智慧运维云平台+MIP工业小程序使用,实现上述所有功能;



2、通用工业现场(SCADA)数据转发的应用

FcloudComm物联网关适用于所有工业现场,在石油、化工、天然气、机械、电力、新能源等等行业都有广泛的使用,对现场的仪表、传感器、PLC、智能模块等等设备进行数据采集,通过串口和以太网接口采集到数据,网关自带存储数据功能,数据经过处理分析后,再把数据传输到本地SCADA系统或者其他系统,同时可以把数据转发至云平台,提供基础数据浏览、数据存储和数据分析等功能。

特点如下:

链路转换、协议转换、多方转发、脚本计算、断线缓存 .....


3、能源管理系统(EMS)中的应用


在冶金、石化、发电厂企业的能源管理系统及信息化建设过程中,存在着大量的不同厂家和不同通讯方式的过程设备。过程设备与实时数据库服务器之间的实时数据通讯无论从数据质量上还是数据的完整性上都存在着很多问题。集中表现在以下三个方面:

能源(配电室、变电所)、计量(水、电、气等)的数据没有完整的进入实时数据库,实时数据采集留有很多空白点;

实时数据库对于物理上比较分散的数据源没有采集办法,造成SCADA、EMS、ERP等管理软件有些功能靠手工录入数据才能运行,影响了软件性能的发挥;


SCADA、EMS、SIS、ERP建设的实时数据采集接口兼容性、开放性不好,甚至提供的不是标准接口。当过程设备或管理软件升级后,接口程序需要重新开发。


通过使用FcloudComm系列物联网关实现对各种现场计量数据的完整采集,并以标准通信协议与ERP、计量、质量检测等系统进行对接,对PI、Infoplus、PHD、iHistorian、InSQL等实时数据库具有良好的兼容性。一旦出现过程设备或管理软件的升级,只需要在FcloudComm系列物联网关上进行必要的通道或设备参数调整就可以继续正常运行,可以很好的规避过程设备与管理软件接口不一致带来的麻烦。


4、制造执行系统(MES)中的应用

企业的制造执行系统中,通常会使用大型的实时数据库来进行海量数据管理。在通讯标准上,OPC UA标准由于其开放性和高效性现在已被广泛应用于自动化控制领域及生产信息管理中。 目前大多数DCS、SCADA对外都提供了OPC UA,以便为上层MES、生产调度等管理信息系统提供实时生产数据。同时几乎所有的MES系统、生产调度系统的采集接口也都提供了OPC UA以便能实现对 OPC 服务器数据的采集。然而由于众多的设备地理分散、通讯协议不一致,给企业MES的后续数据 接入带来了不便。

力控元申FcloudComm工业物联网关采集端支持各种现场设备协议,可以广泛的采集各种现场生产数据。同时FcloudComm工业物联网关可以有效的将各种现场设备协议数据进行解析和转换,以OPC UA协议方式为MES系统提供统一的数据接口,彻底解决现场设备协议不一致所带来的数据无法接入的问题,极大的方便了现场网络与MES系统之间的数据交换。
