3.5 数据浏览

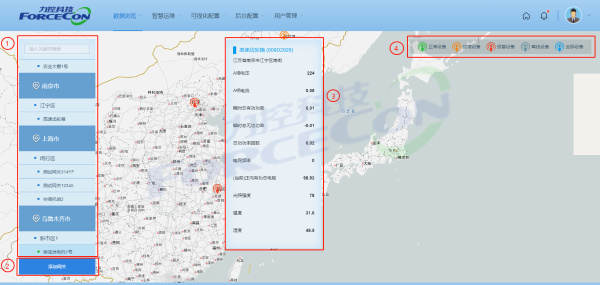

3.5.1   总图GIS

点击【数据浏览】下的【总图显示】进入。

1. 导航菜单栏：点击任一网关名称进入具体的网关浏览数据；
2. 站点编辑：进入站点编辑页面添加网关：
3. 快捷悬浮窗：显示设备的基本信息和快捷显示测点数据；
4. 图标筛选：在地图中筛选查看正常、报警、异常、离线设备。

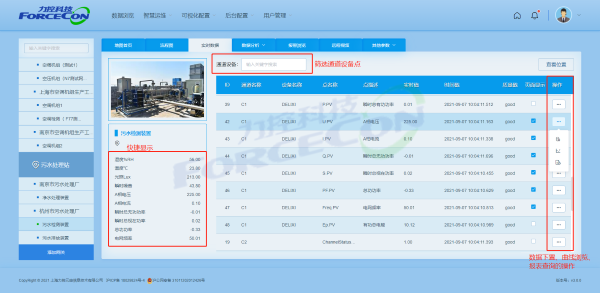

3.5.2   实时数据

点击导航菜单栏中的网关名称进入该设备的实时数据界面。

快捷显示：在【页面显示】列下勾选需要显示的测点；

数据下置：点击对应测点的进行下置数值；

数据分析：点击对应测点的 快速进行曲线报表查看。

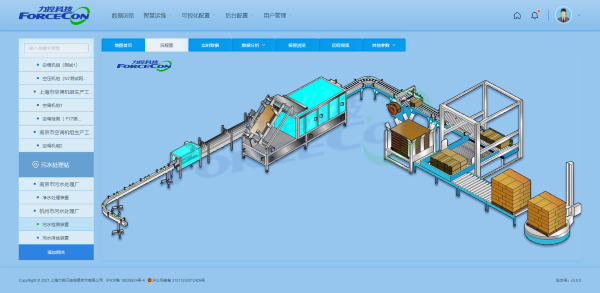

3.5.3   流程图

查看相应设备的生产流程和关键的数据。

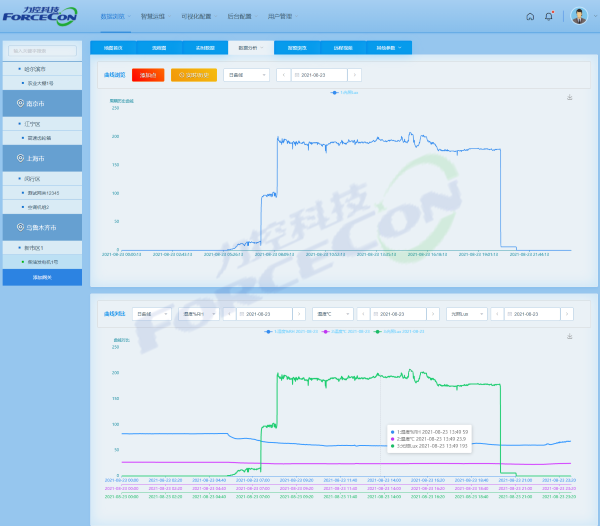

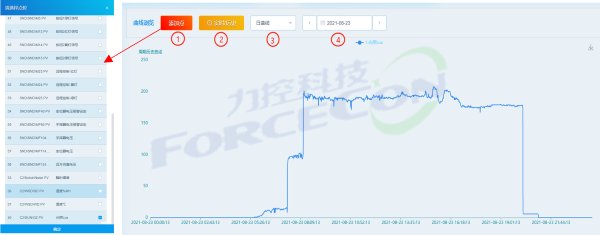

3.5.4   曲线浏览

点击【数据分析】下的【曲线浏览】；曲线分为实时历史曲线和曲线对比分析；

添加点：选择需要浏览的测点，最多只能同时选择5个点；

实时历史：切换实时曲线和历史曲线浏览；

查询历史曲线操作：

点击【添加点】选择需要查询的点→点击【实时历史】切换到查历史→选择曲线类型（包含时、日、月、年、自定义）→选择查询时间。

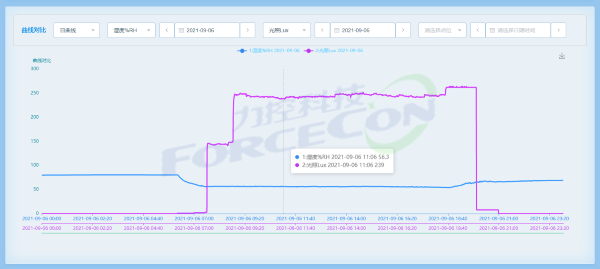

查询历史曲线对比操作：

先选择曲线类型（包含时、日、月、年、自定义），再依次选择要查询的点和时间；

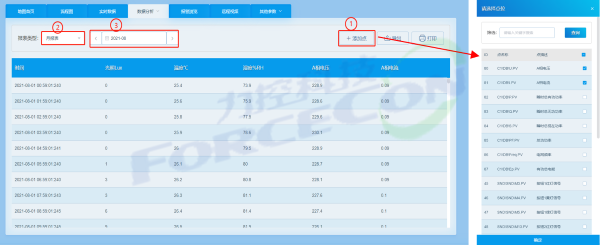

3.5.5   报表查询

点击【数据分析】下的【报表查询】；

添加点：选择需要浏览的测点，最多只能同时选择10个点；

导出：将查询的报表导出excel表格；

打印：打印查询的报表；

查询报表操作：

点击【添加点】选择需要查询的点→选择报表类型（包含时、日、月、年、自定义）→选择查询时间。

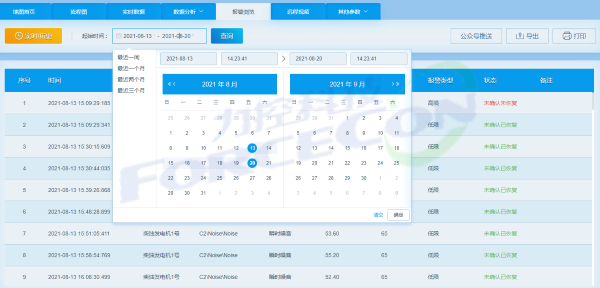

3.5.6   报警浏览和公众号推送

确认：确认报警；

实时历史：切换实时和历史报警数据；

公众号推送：测点实时报警推送至微信公众号；

导出、打印：略。

历史报警数据查询：

点击【实时历史】，选择时间范围进行查询。

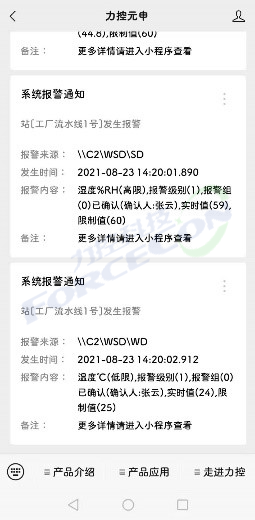

报警推送：

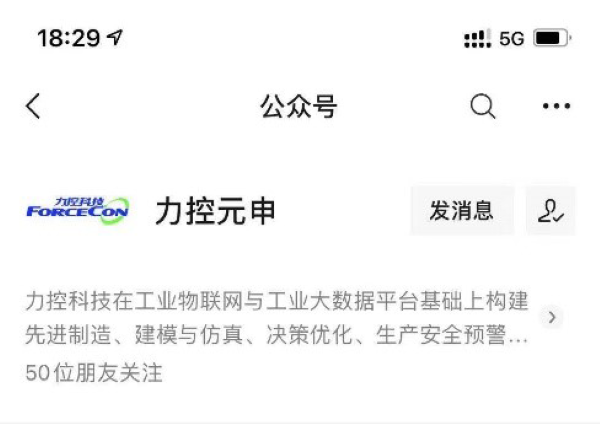

打开微信关注“力控元申”公众号；

在平台上点击【公众号推送】，选择需要报警推送的测点；

当选择的测点发生报警时，微信公众号接收到报警推送信息。

3.5.7   浏览和添加视频

添加视频：

点击【添加视频】，输入多个视频源码地址，点击【确定】添加成功。

浏览视频：

选择不同的线路进行视频监控。

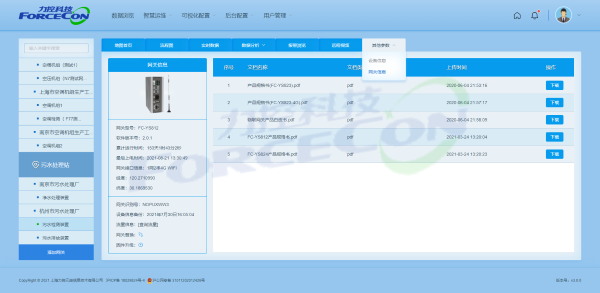

3.5.8   网关设备信息查看

设备信息：

点击【其他参数】下的【设备信息】进入；

上传文件：上传对应设备的资料，支持doc、docx、pdf、txt、jpg、png、dwg格式。

下载：略。

删除：略。

网关信息：

点击【其他参数】下的【网关信息】进入。
