北京福田汽车目视管理系统应用案例

一、项目概述

目视管理是利用形象直观、色彩适宜的各种视觉感知信息来组织现场生产活动，达到提高劳动生产率目的的一种管理方式。它是以视觉信号为基本手段，以公开化为基本原则，尽可能地将管理者的要求和意图让大家都看得见，借以推动自主管理、自我控制。所以目视管理是一种公开化和视觉显示为特征的管理方式，也可称之为“看得见的管理”。

为了有效的管理制造企业大量的生产设备、诊断设备的运行状态完成可视化生产监视，并提高工人的工作效率和车间的全员管理效果，北京福田汽车引进了汽车目视管理系统，此系统跟据福田汽车现场的生产特点及设计要求，采用了力控SCADA软件作为开发平台，完成的系统具备车间级的设备数据采集和监控层功能，由力控SCADA软件可以实现对现场工位作业状态实时采集及急停系统、现场声光报警、调度室可视化生产监控、恭维故障信息目视大屏播放、设备运行时间、状态统计等功能。

二、系统架构

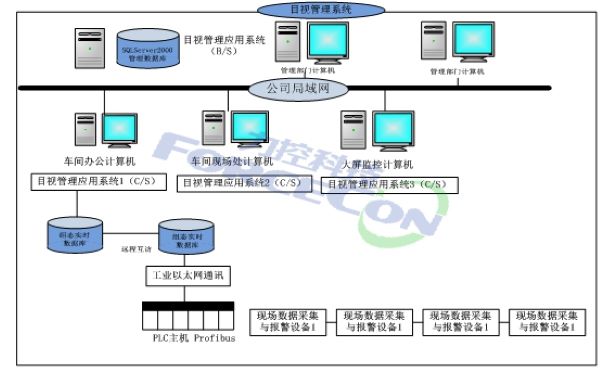

系统网络架构如下图所示：

系统由上位计算机、监控与管理软件系统、ProfiBus-DP总线系统、现场控制与执行系统、现场采集与声光报警系统目视管理系统看板等组成。力控SCADA软件通过PROFIBUS总线完成现场数据采集，完成了一般的数据输入、处理、显示等信息处理层功能，通过力控的“软”PLC组件完成了相关的设备故障逻辑判断与通知，通过力控的实时数据库开放接口将数据传输到管理网络中，提供了相关的目视管理系统数据。

三、应用功能

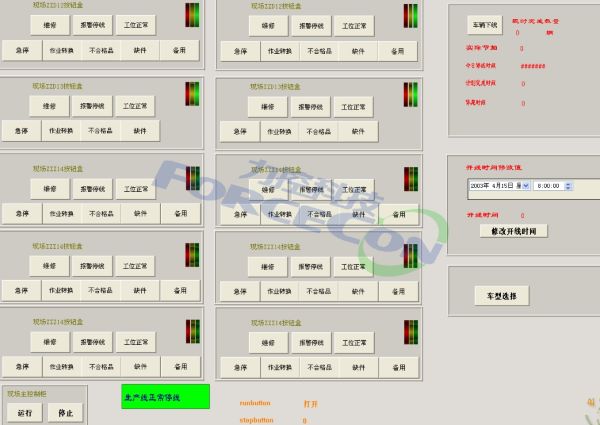

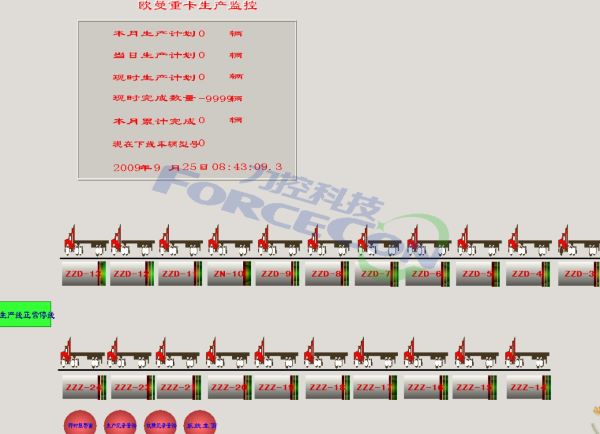

1、监控管理功能。系统具有人机界面(HMI)、实时数据库功能及监控和管理功能。人机界面(HMI)包括系统主页、调度信息输入、监控、故障报警等窗口和数据采集、输入、处理及查询功能。结合人机界面可实现屏幕监控或操作。并可显示生产流程，对故障情况进行报警和监视，并可生成窗口报警表。

2、实时数据处理功能。系统能对生产及故障信息进行实时和历史记录和管理。

3、其他主要功能。（1）生产计划和调度信息的处理及下达。（2）总装线24个工位的生产线紧急停线信号、对应的故障工位号及故障类型信号和故障恢复信号的采集，总装线启、停信号的采集、下线车辆台数信号的采集；（3）正常生产状态和故障停线状态的监控与自动报警；（4）工位声光报警与提示；（5）生产信息和故障信息的目视看板功能；（6）生产信息及故障信息的历史纪录存储、统计、查询功能；（7）下线车辆信息输入存储、统计和报表标识码处理功能；（8）具有与外部系统进行数据交换的接口，并可提供网络功能的支持。

四、项目总结

集团通过汽车目视系统的实现，大大提高了工人的工作效率和积极性，提高了管理者的决策能力，真正的实现了“看的见的管理”，系统达到了预期的效果。
