力控eForceCon在燃气调度中心SCADA系统中的应用
一、系统概述
随着城市燃气管网规模的不断扩大，旧有的管理手段和管理模式都已无法满足“合理规划，科学管理，安全供气，优质服务，放心用气”的要求，力控eForceCon在燃气调度管理中心的应用，可以帮助企业提升管理。

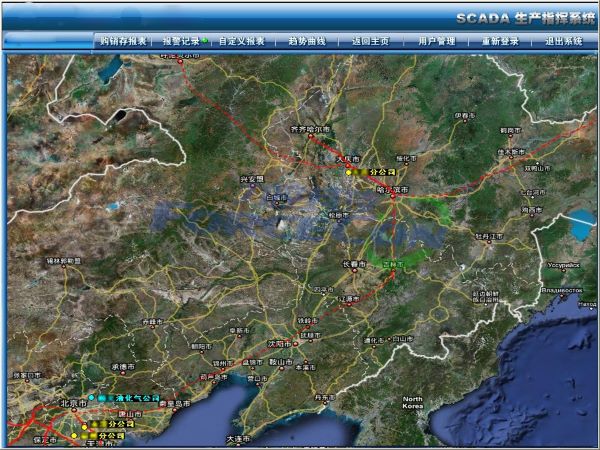

燃气调度中心SCADA系统可为管理层提供一个稳定，可靠，可信并及时的监管系统，对全国各地方站库的运营参数进行采集、筛选、过滤、统计、分析、计算、应用等，以科学的数据为依据，优化并指导燃气公司的生产运营。系统涉及门站、工业用户、加气站、城区管网末端、调压站等多种类型的监控点，所有监控点的实时数据需要传送到燃气调度中心，可供调度中心操作员实时监测，并且可呈现在集中监控大屏幕上。
二、设计目标
燃气调度中心SCADA系统设计目标如下：
- 各站库所有参数的采集与存储,并汇总到调度中心平台。
- 各站库主要参数，主要工艺画面的监视。
- 各站库主要参数的统计及分析。
- 各站库主要参数的趋势图，饼图，棒图展示。
- 各站库主要参数的日报，月报，季报，年报展示。
- 设备支持远程控制，远程客户可实时浏览现场数据信息。
三、系统架构
整个系统具有很好的扩展性、伸缩性，使得后期新增站库可以低成本无缝接入。整个系统的WEB发布功能，可满足用户在任何时间，任何地点都可通过用户认证方式访问此系统。
为了提高系统的稳定性、可靠性、可用性，在中心系统的建设中，构建冗余网络提高底层通讯的稳定性。构建冗余的通信服务器、数据库服务器、应用服务器提高系统的可靠性，构建网络防火墙和病毒防火墙提高系统的抗风险能力。构建网络备份设备NAS，可大大降低意外事故带来的数据丢失造成的损失。

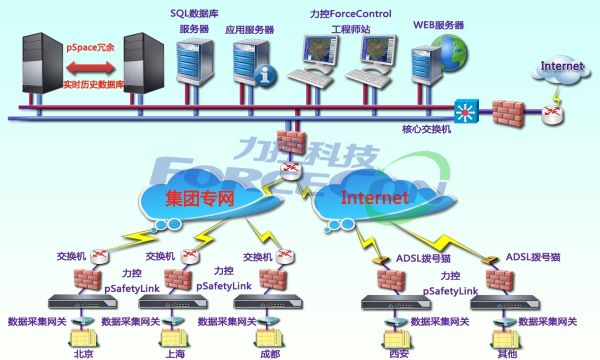

基于以上要求，设计的系统架构如下图所示：
在系统的建设中，本着降低系统通讯费用的原则，对已经接入集团专网的分公司，可考虑将分公司范围内各分站的数据通过集团专网传输到集团总部，这样可减少申请多条ADSL链路所产生的运营费用，但需要指出的是，如考虑使用集团专网传输数据，需尽可能的保证数据传输的带宽。
由于已有的各分公司监控系统平台各不相同，为了方便数据通信格式的统一和数据安全，在各个分公司系统中安装配置一台力控科技工业数据采集通讯网关pFieldComm和一台力控科技工业安全防护隔离设备pSafetyLink。其中数据可通过多种总线方式将各个分站的数据采集到通讯网关pFieldComm，然后再通过自身的另外一个网口将数据实时的发送到安全防护隔离设备pSafetyLink。该设备收到数据包后，将数据包进行解析，剥离TCP/IP协议，将原始数据单向传输到该设备的另外一侧。
力控科技pSafetyLink设备对远程数据进行加密压缩，并通过Internet将加密压缩后的数据包传送到远端调度中心的服务器。利用该设备的双系统，单向隔离传输功能，将病毒及网络黑客行为彻底隔离在外网，最大限度的保护生产系统的安全和可靠运行。
燃气调度中心使用力控科技企业级实时历史数据库pSpace平台软件，对数据进行归档存储和二次处理。
四、应用功能

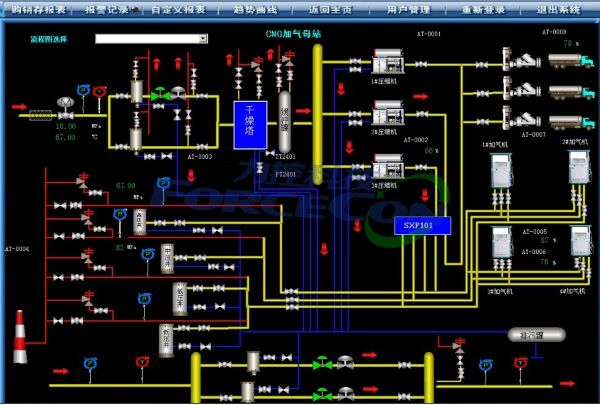

1、实时监控画面展示。通过力控科技ForceControl组态软件的画面组态工具，用户可以快捷，方便的开发定制图形视图应用。可实时显示现场流程画面，将温度、压力、流量、泄漏报警等各种实时数据及时呈现给燃气调度中心相关人员。
3、报警事件、安全管理功能。系统可实时显示并记录就地流量测量系统的各种报警信息，如流量/压力的超限、仪表工作电源不正常、阀门工作异常、通讯故障等报警信息。此外燃气调度中心系统具备严格的权限管理功能及操作跟踪功能，记录所有用户操作过程，对出现的系统安全问题提供调查的依据和手段。为了保证系统采集、控制的安全可靠性，该方案采用SCADA操作员站双机热备、双网冗余配置。
4、企业信息门户功能。为了满足现代企业信息化的要求，力控软件平台可以将企业的生产过程系统，数据浏览系统，数据查询系统，数据分析系统以WEB的方式提供出来。基于WEB的配置、运行、管理方式，极大的减少了企业的管理维护成本。操作人员无需具备高级语言开发能力，便可对pSpace WEB系统的页面，功能进行定制的修改。采用用户名和密码的验证访问方式，可保护系统的安全。
