力控eForceCon在井下主排水监控系统中的应用

一、项目概述

井下水泵房承担着矿井的排水任务,对煤矿的安全生产起着举足轻重的作用。水泵控制系统对各水泵房排水泵实行全方位自动监控,及时掌握其矿井涌水情况,以便及时完成排水任务,并掌握水泵的实时工作状态,记录水泵运行参数,保证水泵工作在完好的状态。因此,该系统的实施对煤矿安全生产具有重要的现实意义。

二、系统架构

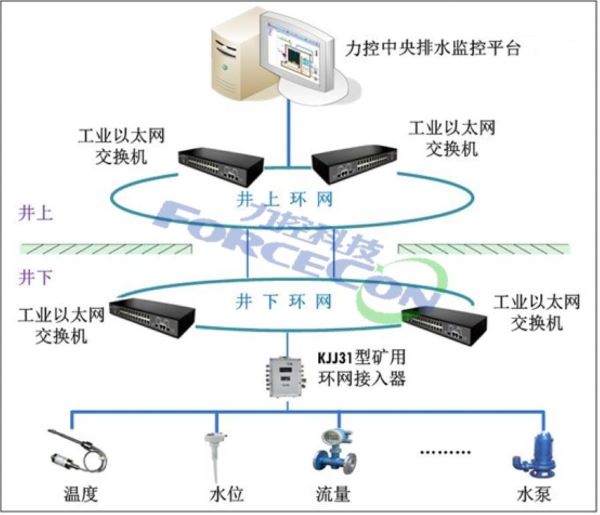

系统架构如下图所示:

水泵自动控制系统由地面自动化监控中心站、井下控制主站两部分组成。主站控制器的核心是PLC,上位机选用力控组态软件eForceCon,实时采集数据、控制水泵启停,并以实时图形、图像、数据、文字等方式,直观、形象、实时地反映系统工作状态。其中现场信号有:

  • 输入信号:各水泵开停及故障信号、电动球阀状态信号、水泵真空度、水泵电机状态信号、水泵出口压力、水仓水位、电机轴承温度、电机外壳温度、水泵外壳温度、电机和水泵连接轴温度。并且可实现红外检测各主管道流量。
  • 输出信号:水泵电机启/停控制、射流装置球阀开/关控制、电动闸阀开/关控制。

三、应用功能

井下主排水监控系统实现水泵运行自动化,保证水泵安全稳定运行,该系统主要具备五部分功能。

1、数据采集分析及保护,系统可以采集并监测水泵、电机、各个排水管、阀门、水仓等所有现场设备的实时数据,并且可以实时显示各个设备的工作状态。系统通过预先设定的控制策略,实现对现场设备进行联锁保护控制。

2、信息通讯,PLC控制器配备以太网通讯模块,可以把PLC接入井下工业网,中央泵房PLC接入井下中央变电所环网交换机,经井上井下环网将水泵机组的实时运行信息传到地面监控系统。系统支持标准的OPC接口,实现信息的无缝接口及交互。

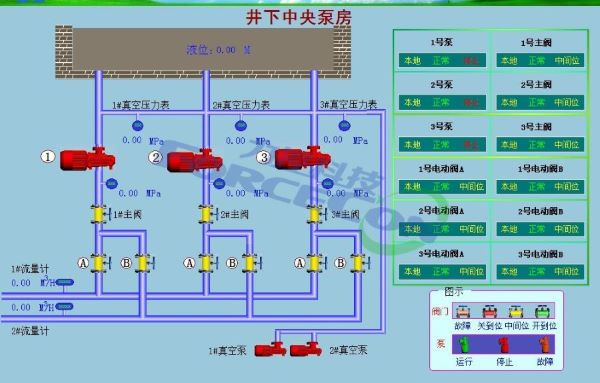

3、信息显示功能,系统可以实时显示现场排水工艺流程,通过图形动态显示水泵、阀门、运行状态,直观地显示水泵的工作状态和电动阀的开闭位置,实时显示水泵抽真空情况和出水口压力、流量等实时值。

4、智能报警功能,系统通过高度模拟现场排水工艺流程,采用改变图形颜色和闪烁等方式进行事故报警,直观地显示水泵及相关设备的工作状态,如水位、压力、电机轴温、水泵外壳温度等的超限报警,自动记录报警信息以便工程师分析故障信息。

5、数据记录和存储功能,地面监控系统实时采集重要参量并进行定期存储,操作员可查询存储到历史数据库的数据,以报表和曲线的形式展示,并支持打印功能,为技术员分析系统运行状况提供科学的依据。

四、应用总结

井下主排水监控系统运用先进的计算机技术、网络通信技术、自动控制技术,借助力控eForceCon软件平台,实现了煤矿主排水系统的自动化与智能化管理与控制,为保障水泵安全稳定运行、完成排水任务,确保整个煤矿安全生产起到了重要的作用。
