力控eForceCon在污水处理脱泥系统中的应用

一、系统概述

我国节能环保产业位列战略性新兴产业之首，政策强力支持，环保产业投资将达3.1万亿，环保重点投资项目涉及固体废弃物处理、脱硫脱硝、市政污水、污泥、工业废水等多个方面。固废处理通常是指物理、化学、生物、物化及生化方法把固体废物转化为适于运输、贮存、利用或处置的过程，固体废弃物处理的目标是无害化、减量化、资源化。

本案例主要应用于津南污泥处理厂污泥处理系统，该系统采用国际先进的厌氧氨氧化技术，通过对污泥中水分、重金属、有机污染物等成分的有效剔除，实现全部污泥无害化处置。处理后的污泥作为绿化土、土地改良土等，最大程度实现有效利用。整个工艺体现低碳环保、节能减排、资源能源循环利用的特点，在国内具有较强的循环经济示范作用。

二、系统架构

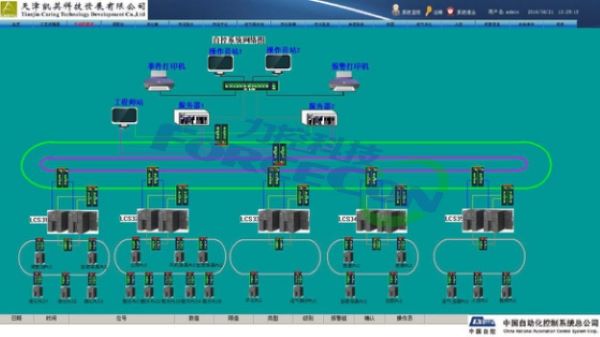

系统架构如下图所示：

系统采用力控eForceCon平台搭建污泥厂监控系统，系统架构设计采用环形网络通讯，上位系统采用两台实时历史数据库pSpace实时通讯现场PLC，两台eForceCon客户端展示工艺流程及监控参数，一台工程师站做工程修改管理，两台打印机用于报警事件信息打印，运行人员通过操作员站可监视各种动态画面、参数趋势图、历史趋势图及报警画面等，还可依据需要对监视画面进行修改和补充。根据运行情况，运行人员通过操作员界面进行各种控制操作，并根据权限进行控制操作记录。

三、应用功能

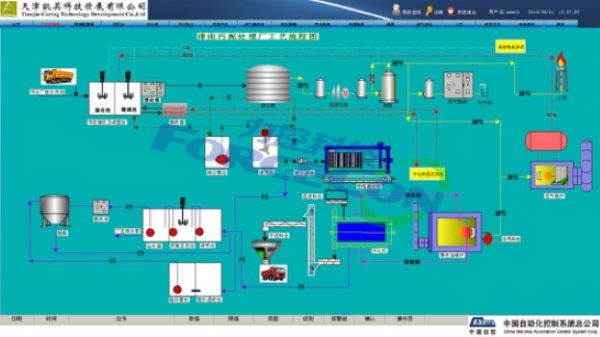

1、工艺流程监控。可以直观的监视各污泥处理的浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工等工艺过程，实时动态显示生产数据，全面掌握生产动态。

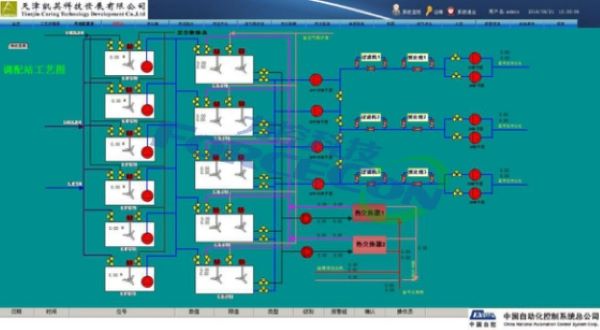

2、接收与调配。实现对污泥卸车引导及污泥调配（浓度）自动控制，包括卷帘控制、浓度调配、污泥搅拌，用于防止污泥释放对环境的影响。系统实时显示粗调池“空池”、“工作中”、“成品”、“故障/检修”等多种状态，并通过调配系统定量向消化罐提供污泥。

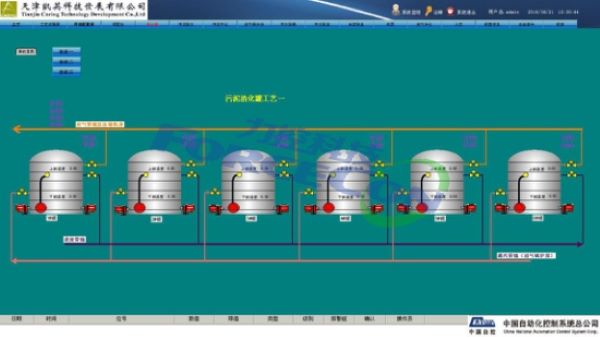

3、污泥消化。污泥具有大量有机物和病原菌，如果直接排放到大自然中，会受到微生物作用发售，影响大自然，该工艺主要在排水系统前需要对污泥进行消化分解，达到无公害的目的。通过监控平台可远程监控消化过程，并且可远程控制搅拌器及加料控制，并可通过趋势组件监视消化罐的运行温度，辅助消化过程的参数调节。

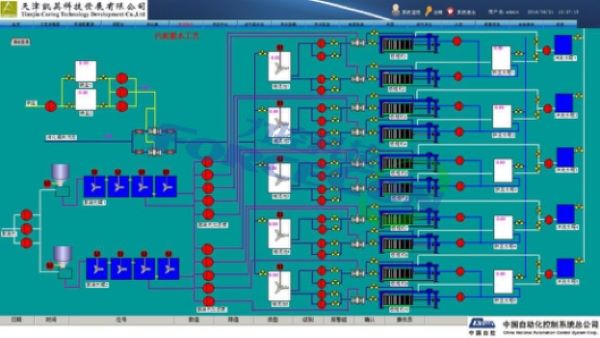

4、污泥脱水。系统对脱水机污泥脱水进行监视，可实时动态查看污泥进泥流量，远程控制脱水机的加药及压力控制，并可对稀释搅拌罐高、低液位及流量进行测量。

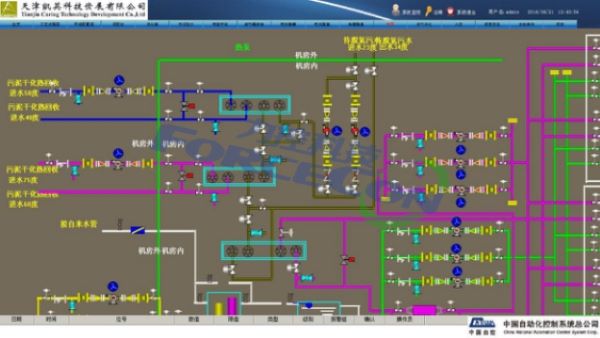

5、污泥干化。污泥干化工艺主要对污泥干化处理，系统可检测干化机内的温度、压力及流量计量，可对干化机、引风机远程控制。

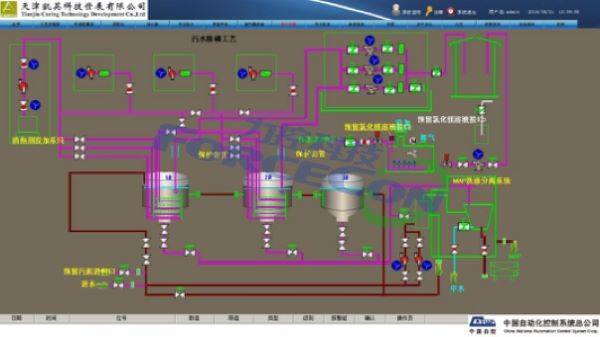

6、污水处理。污泥干化工艺主要对污泥干化处理，系统可检测干化机内的温度、压力及流量计量，可对干化机、引风机远程控制。

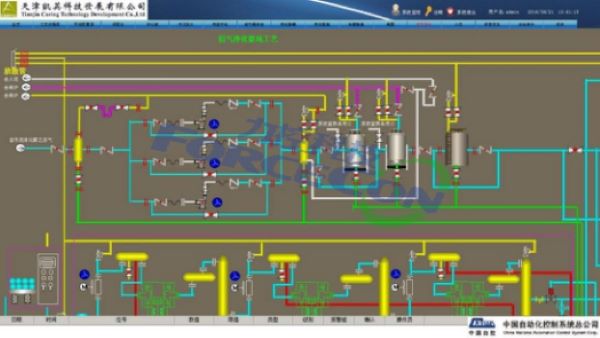

7、沼气系统。对沼气回收利用、沼气焚烧释放以及沼气锅炉实时监控。

四、应用总结

通过采用力控先进的监控组态软件eForceCon、实时数据库产品pSpace建立污水处理脱泥系统，可让操作人员实时掌握污泥处理现场工艺情况及设备的运行状况，保障污泥处理系统的稳定运行，使污泥处理达到技术先进、运行可靠、生产稳定的目的，避免固废对自然环境的二次污染。
