一、系统概述

智能建筑管理系统（简称IBMS）是智能大厦、展馆等的一个重要的组成部分。以当前先进的网络技术、计算机技术、通信技术、控制技术和数据处理技术等多项技术为基础的，通过网络将各个子系统连接起来，将众多分散的设备的运行、安全状况进行统一集中监视和管理，根据实时数据分析实现各子系统之间的联动，提高管理效率。同时通过对展馆内的能耗进行统计分析，优化设备的运行状态，降低能耗，节约经济成本。

二、项目目标

长沙国际会展中心一期项目包含北登陆厅、W1、W2、W3、W4、W5、W6展馆楼、地下室各子系统都包含以下独立的子系统，主要是对展馆中的BA系统、一卡通系统、网络安全系统、机房系统、信息发布、安放报警、消防、广播会议系统、票务及视频系统等的集成综合平台。要求集成化IBMS系统的主要目标是：

• 统一界面下的综合管理、监控设备的实时状态、报警和故障。
• 弱电各子系统相互之间的联动与响应处理。通过智能建筑管理系统连通不同通讯协议的智能化设备，实现不同系统之间的信息共享和协同工作，例如：消防报警时，通过联动功能实现视频现场的自动显示，动力设备的断电检测，门禁的开启控制等。
• 辅助楼宇能耗管理系统做能耗分析，针对设备运行情况进行设备分析设备维护等。
• IBMS系统处于各楼各弱电子系统的最高监控管理层，它通过通讯与数据网关和一体化公共通讯网络将各子系统集成到同一个计算机支撑平台上，建立起整个展馆的中央监控与管理界面。通过这个统一的图形化界面可以十分方便、简单的实现对园区内的各楼被集成的各子系统的监视、控制和管理。

三、设计原则

在进行系统设计时，以应用为导向，推进管理，按急用先上，分部到位的原则进行系统集成，将各个具有完整功能的独立分系统组合成一个有机的整体，提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能，彻底实现功能集成、网络集成和软件界面集成。因此该系统具备：

• 标准化和开放性，集成系统是建立在标准以太网的基础上的，数据从各分系统网关到集成系统，再到客户端，均是通过智能建筑内的局域网来传达的，这些数据的传送采用标准的TCP/IP协议且有工业级别的安全隔离网关保证数据交互的安全性。在数据处理上采用业界标准、通用的方式（例如：数据库采用ODBC接口）等，各个分系统的数据格式可能有所不同，但在集成系统里应采用统一格式来存放和处理。
• 可扩展性，本集成管理系统具备完整性，能把参与集成的各分系统有机的结合起来，用户在系统完成后的使用过程中，如需增加新的系统，集成系统应在不需要较大改动的情况下增加该系统的集成功能。同时集成系统能预留与一体化系统集成的接口。
• 可靠性，中央集成系统是一个可靠性和容错性极高的系统，是系统能不间断正常运行和有足够的延时来处理系统的故障，以确保在发生意外故障和突发事件时，系统都应该保持正常运行。

四、系统架构

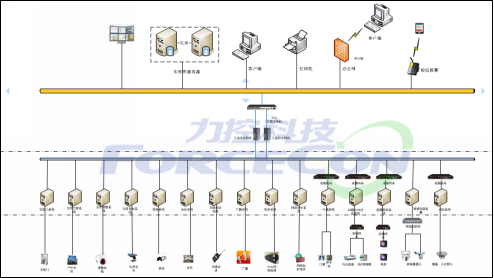

系统网络架构如下图所示：

五、应用功能

1、数据采集。力控采集服务器将建筑管理过程中所涉及的各种控制，监测，计量，检测无线的感知设备数据采集到上层云平台中。系统支持采集LON、BACnet、CAN、SNMP、OPC、DDE、ODBC、DLT645等协议的核心设备运行状况、主要能耗管网状态，环境介质质量监测等数据。将全楼宇的智能控制系统的实时状态采集进入系统，供数据监视、存储、报警、分析、计算、统计平衡等使用。

2、实时监控。系统涵盖的各弱电子系统的实时监控信息：实时过程信息（含各种报警信息）；管理信息（如门禁系统的人员管理信息）；视频信息（如电视监控系统的图像信息）等。

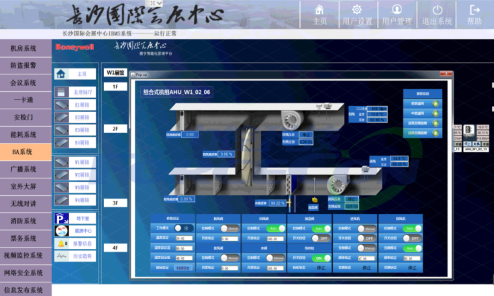

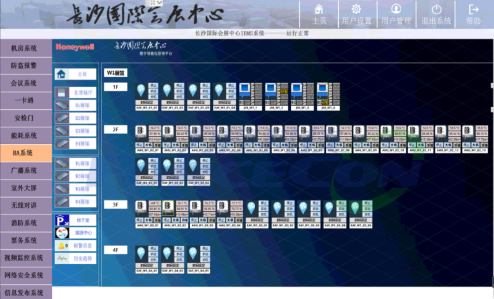

3、楼宇自控系统集成管理。系统针对楼宇自控系统的空调系统、照明系统、新风系统、给排风系统、制冷系统、电梯系统、智能照明系统等所有机电设备实现“集中管理、分散控制”。

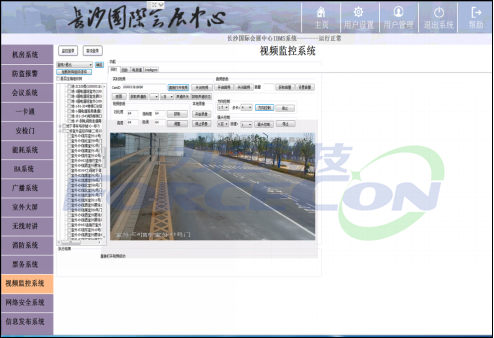

4、视频监控系统。系统在中心主要通道、周界、重要机房等处设置前端网络型摄像机，将图像传送到监控中心，中心对整个建筑进行全面实时监控和记录，变被动为主动预防，同时，实现报警联动，以及快速响应。

5、安全防范子系统管理。门禁及防盗报警系统联动，实时监测出入口状态并记录电锁或门磁的开关状态、出入口的开关控制、异常的进出记录。当有人非法开启安装门禁的房门时，打开邻近区域的照明并报警。实时显示并记录系统状态和报警信息，可以通过安防系统进行有关区域的设防和撤防。当发生非法入侵时，系统报警工作站应立即显示警报发生点信息，弹出报警区域地图界面，指示报警位置，启动警号。

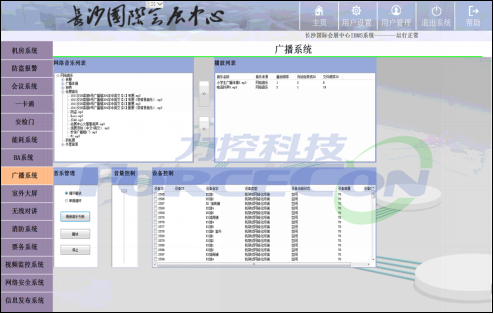

6、广播、会议子系统。在中心楼梯间及重要位置处设置音箱、音柱等放音设备，由管理中心集中控制，可在每日早晚及特定时间播放音乐，也可播放一些公共通知、科普知识等，同时在发生紧急事件时可作为紧急广播强制切入使用。

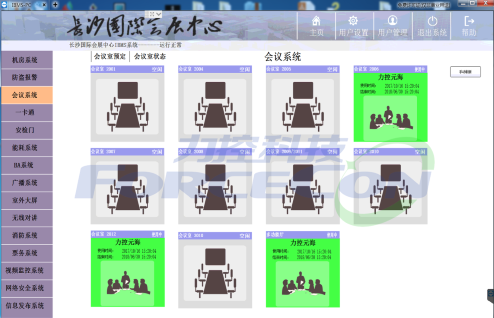

会议系统主要是对会议室进行一个在线的实时管理，让会议室能够合理的安排与分工提高效率。

7、系统联动控制。中心对各子系统集成，有效地对系统内各类事件，进行全局的联动管理。包括：消防报警与自控系统的联动、消防报警与一卡通系统的联动、消防报警与综合保安系统的联动、一卡通系统与综合保安系统的联动、短信报警平台联动。

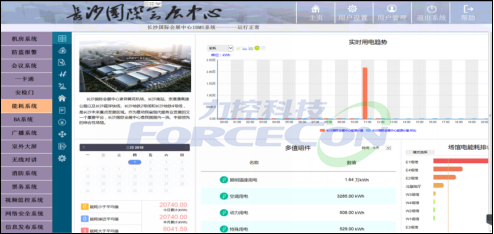

8、其它应用管理，包括：能源系统、安全系统、信息发布等。

六、项目总结

力控IBMS解决方案成功地实现了长沙国际会展中心IBMS系统工程的软件集成，极大地提高了展馆的运转效率。也使各监控子系统集成为一个有机整体,依靠科学、先进的集成技术，为用户提供相对独立又集中、统一、便利的管理服务，节省能源消耗和人力成本，为客户创造一个方便、快捷、高效的业务环境，从而实现楼宇的智能化管理。
